PCB板检测的感知“利”器—OS20线阵光源光电开关

宜科光电再推新品!这次推出的是一款主要应用于贴片机行业的线阵光源光电开关,专业用于PCB板检测。

什么是“线阵光源”?

“普通”光源的光斑,有圆形也有方形。因为发射器的设计加上透镜一般情况下会让光斑变成微椭圆,这种光斑主要进行“点”的检测。

"线阵”光源的光斑,是有一定宽度的线形。特殊发光器+透镜特殊设计使光斑为特殊的线形,主要用于“线面”的检测。

线阵光源如何确保稳定检测?

在线阵光源中,只要被测物遮挡线阵任何一个位置,传感器即输出信号,判定检测区域内有被测物存在。

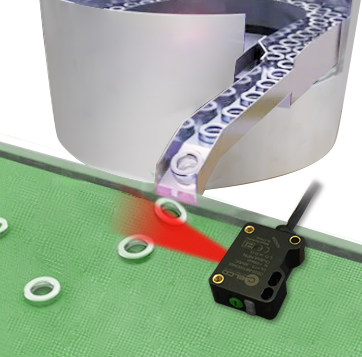

检测PCB遇到镂空时,普通的光电开关,光源可能会穿透PCB,导致信号不稳定或者漏检。OS20线阵光源,发出长条光束,可以覆盖更宽面积,只要有部分光源射到PCB上,就可以输出稳定的信号。并且同样适用于颜色复杂的PCB板,或者焊接件凹凸不平的PCB板。

OS20线阵光源光电开关有什么独特的设计理念?

发射器与接收器设计原理

把光斑发射出去,再完美的接收回来,才是优秀的设计,并且线阵光斑检测要求是没有漏点。这么宽的光斑,怎么做到全面接收,是个有一定难度的课题。OS20线阵光源,发射和接收均采用二次锥面设计,即在X轴和Y轴面型均为自由曲面,所以能实现将发射全角聚能压缩。

01 发射器

发射器完美实现在线阵光源任何位置遮挡(哪怕是两端),都能稳定发出检测信号。

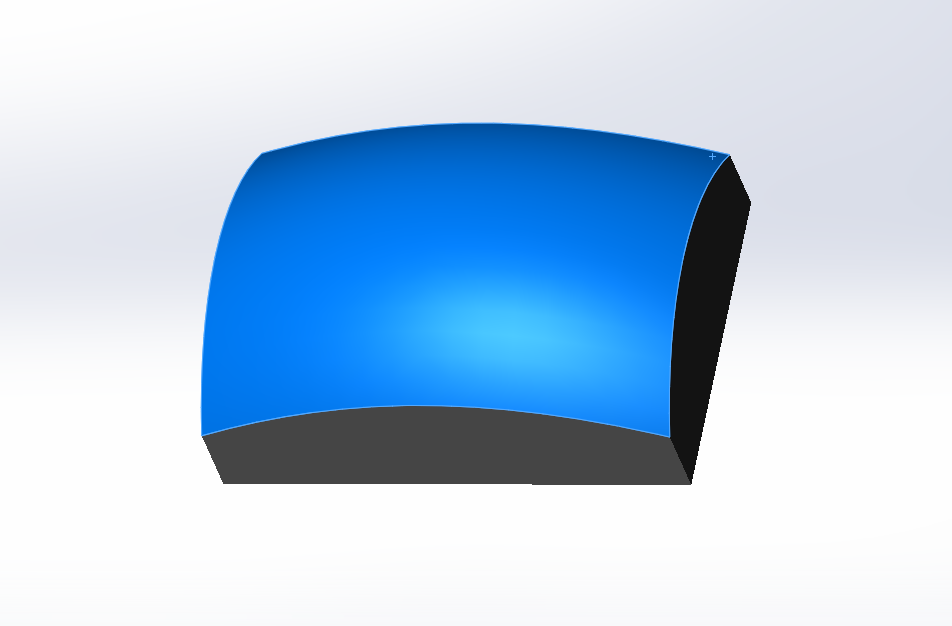

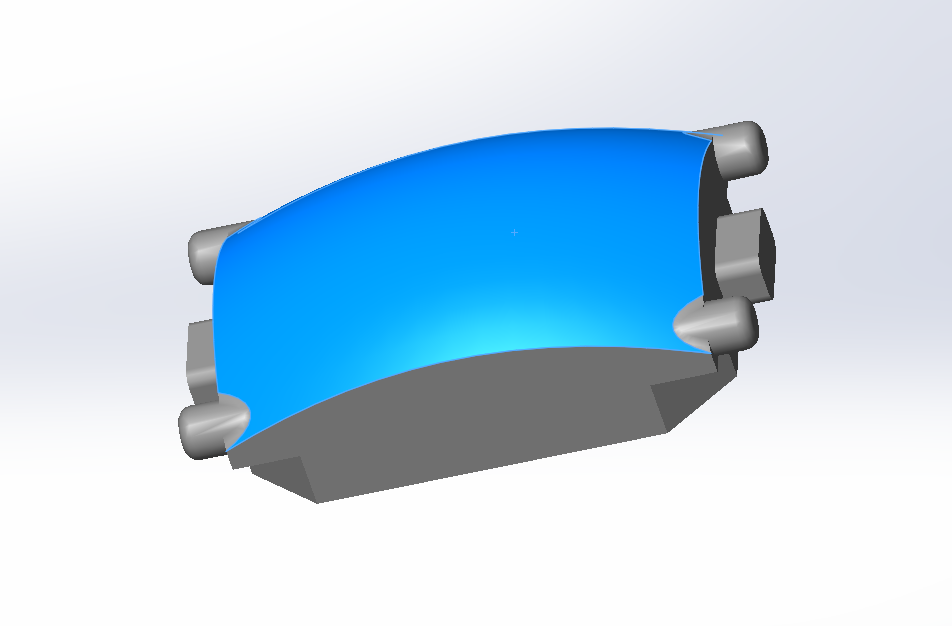

左图为市场上同类产品的发射器设计,需要装配镜架二次定位;右图为宜科OS20线阵光源光电开关发射透镜,含定位,定位不良风险降低,光型图更好。

02 接收器

接收透镜在垂直和水平方向的接收角度也是不同的,与自身发射的条形光束完美匹配,对自身发射光经检测物反射回的光具有最佳的接收效率,同时对非自身发射光具备超强抗干扰能力。

OS20依然保留基于BGS技术的特色旋钮,通过旋钮调节接收透镜的位置,实现8-100mm的稳定检测,100-150mm的增强检测。

在PCB各类检测型设备中,如AOI检测,外观检测,锡膏检测等,视觉拍照成像成为必不可少的步骤。红光光源会影响拍摄成像效果,所以红外光产品成为视觉检测类设备的最佳选项。

更多特点及优势

1黑、绿、蓝、红白衰减小(涵盖大部分电路板颜色)
2能应对不同工况:PCB板多孔、有槽
3PCB板颜色复杂,有背景需要屏蔽

除了PCB板检测,还有哪些应用领域?

OS20线阵光源光电开关除了实现PCB板稳定检测,该款产品在检测高亮物体、弧面物体、凹凸不平的目标物,输送带上位置不固定的目标物等具有出色表现,因此被广泛应用于包装、分拣、输送、电子、机床、汽车零部件、非标机械等领域。

对于某些表面不规则,甚至凹凸不平或色差较大的加工件,普通光电开关在检测时,当光束射到凹凸不平的交界处时,偶尔会出现信号断断续续,造成误检测。而使用线阵光源OS20传感器,由于光束覆盖面积宽,检测效果大幅提升,几乎不会出现信号断续的情况。

对于某些体积小并且有镂空的加工件,使用普通的传感器检测通常会出现两个问题,工件通过传感器时位置不固定,如果光束没有射到工件上会造成漏检;当光束射到不平整或镂空的位置时,可能会造成多重信号输出。而使用线阵光源OS20产品,可以利用其宽光束来解决这一问题,只要工件通过是光束覆盖的区域,就可以输出稳定的信号。
