产品说明

MCB系列智能断路器，基于4G网络的高性能智能关断产品，同时支持以太网接入灵活应对现场环境。

主模块网关与断路器一体结构，支持接通、分断、定时、延时分断等功能，实现节能降耗；支持电压、电流、功率和用电量计量和统计；支持电路异常状态上报过压、欠压、过流、过载、短路等。

智慧用电管理系统广泛应用于物联网领域，如机房设备用电监测及控制，以实现对机房的能耗智能监测、用电管理及远程控制，智慧电力、智慧楼宇、智慧小区、智慧建筑、智慧工业等领域。

产品功能特性

• 网关与断路器一体结构，结构紧凑方便客户现场安装使用。
• 支持电压、电流、功率和用电量计量和统计，同时通过电能信息时时了解设备的用电情况。
• 支持接通、分断、定时、延时分断等功能，
• 支持电路异常状态上报过压、欠压、过流、过载、短路等，具有可靠性高、操作简单等优点，
• 提供一路标准RS485接口，可直接用于扩展连接串口子断路器设备，支持最大32路级联。
• 具备扩展IO接口，可进行功能化定制，满足客户定制化需求。
• 支持串口软件升级和远程OTA功能，支持产品远程和本地升级维护。提供标准配置软件方便现场调试安装
• 使用安装方便，支持远程手机登录。

应用架构

产品规格

断路器规格

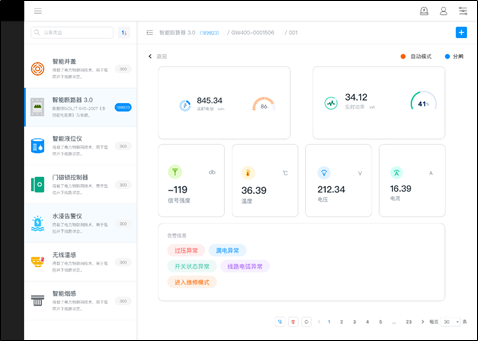

管理平台介绍

数据功能

• 每个控制主机每小时、每日、每月向管理平台上传一次数据。
• 管理平台对控制主机监控和操作功能有：设备在线或离线；信号强度；合闸、分闸、定时分闸、定时合闸、能耗实时信息等。
• 管理平台所对应控制主机、操作设备等设备编号信息准确无误。

管理平台功能

• 管理平台应采用开放的可扩充模块结构和兼容现有能耗管理平台结构。
• 管理平台与采集器实现时钟同步，且平台与网络环境实现时间同步。
• 管理平台具有不限于控制主机状态、操作设备状态、实时电压、实时电流、用电量情况、采集异常告警等功能。

产品尺寸

订货型号
