作为世界第一桥梁大国，2020年末我国公路桥梁数量超过90万座，铁路桥梁数量超过20万座，随着桥梁的长期使用，后期的养护和管理至关重要。

针对高铁、高速、公路桥梁长期承载列车或有环境侵袭的情况，宜科开发的EIoT智慧桥梁监控系统，可以用于检测支座的X/Y轴角度偏移量、支座承受压力、支座发生的位移情况，通过桥梁现有光纤网络传输至平台，对数据进行处理及分析，实时感知桥梁状态、判断故障并预防风险。

解决方案：

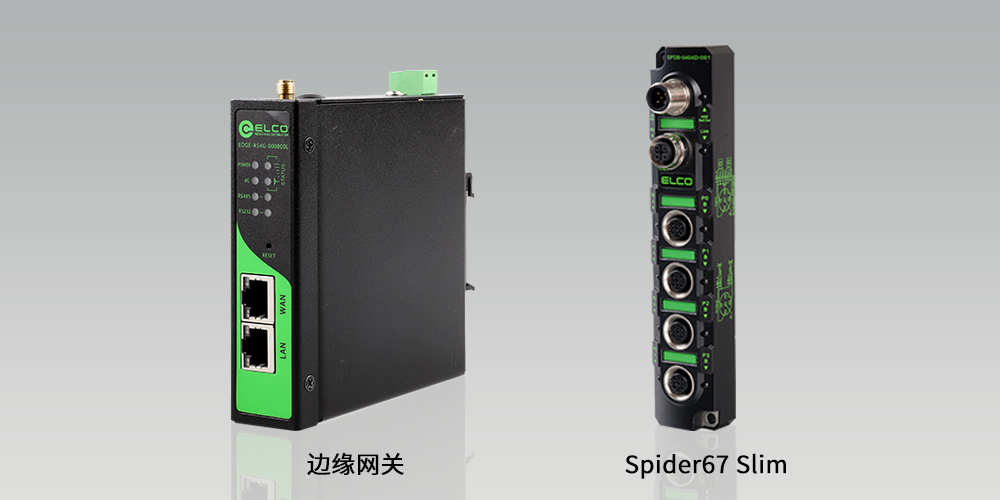

该系统应用宜科明星硬件产品Spider67 slim系列、边缘网关系列以及智能传感器， 通过长期汇聚桥梁自身产生应变数据，分析桥梁倾斜、位移、压力变化趋势，根据行业主流桥梁研究院所、桥梁架设企业行业数据，指定桥梁应变容错范围，智能预警桥梁形变状况，从而及时通知道路维护单位做出应对措施。

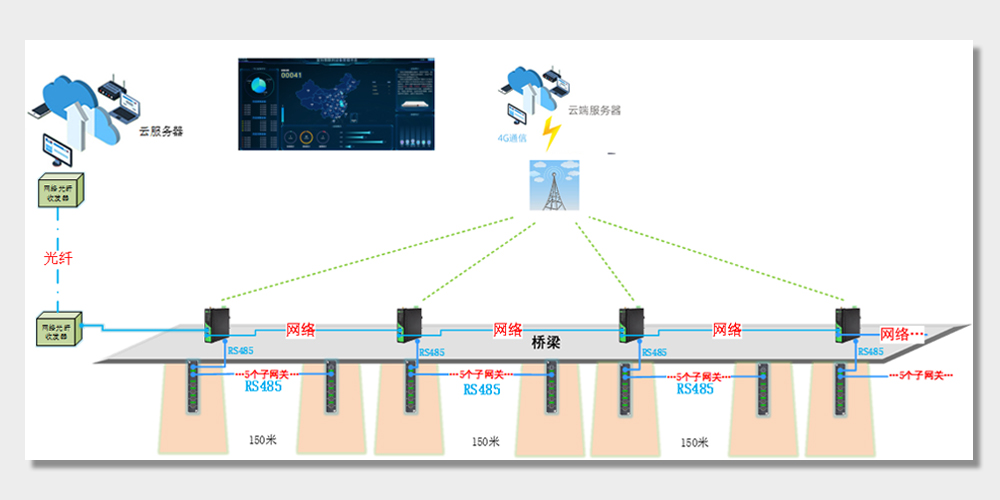

该方案主要包括数据采集系统、数据传输系统和数据呈现系统。采集系统集成了多个压力、位移、倾角传感器，通过防护等级高达IP67的Spider67 Slim小模块汇聚传感器数据，并将采集的数据经RS485接口传输至边缘网关。宜科智能化边缘网关将数据统计、处理后，通过MQTT或私有化协议将数据通过4G或以太网上传至云端。云端的物联网应用平台根据客户需求智能化展现，利用拟合现场实际桥梁的视角，快速、直观呈现当前桥梁实时状态，快速告警、智能预判，帮助客户进行智能化趋势分析，及时发现桥梁隐患，做出快速应对措施，有效降低人民群众的人身、经济、财产损失。

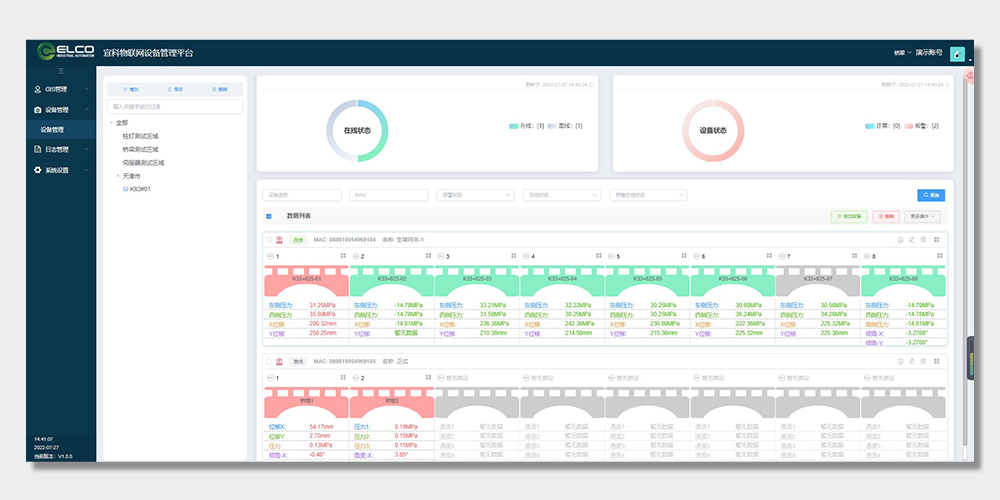

桥梁监控系统应用平台：

• 统计、分析、展示设备在线离线以及报警信息，可以收起展开看板；
• 地图的点位展示是报装时设置的点位，当点位多的时候有聚合的功能，放大即可查看相应的单个点位；
• 点位的不同颜色代表设备的不同状态，绿色代表正常，红色代表报警，灰色表示离线；
• 点击点位，即可出现相应的详细信息，展示设备的站提信息，设备当前的状态动态展示。

• 统计当前系统添加终端的在线、离线比例、数量；呈现当前设备正常、告警比例及数量；
• 呈现当前挂载智能传感器的桥梁测量数据，包括多方位的位移、倾角、压力数据。根据监测数据，利用不同颜色，智能指示当前桥梁状态；
• 桥梁监测设备的增加、编辑、删除操作；
• 以列表方式呈现当前平台已添加终端，并根据指定分类方式筛选点位及终端。

• 智能分析当前桥梁倾角、位移、压力数据变化规律，以曲线形式呈现；
• 选择指定时段进行桥梁应变性规律分析，推算未来桥梁演变特性。

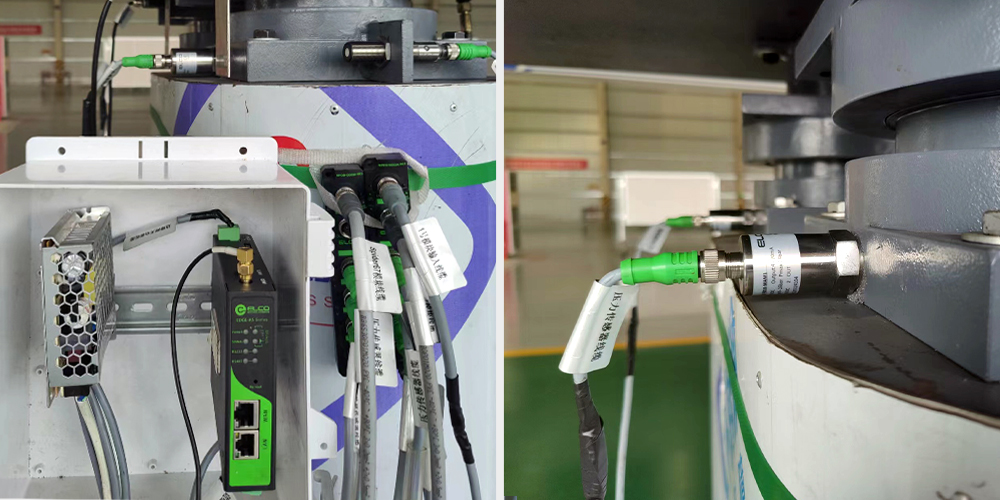

项目现场应用：

宜科EIoT智慧桥梁监控系统以精准的数据、专业的分析、及时的预警，赢得了客户的一致好评。宜科凭借过硬的自动化产品以及智慧桥梁解决方案，切实保障桥梁的安全性、耐久性与可靠性，并积极助推智慧交通事业迈向数字化、智能化的新征程！
