项目内容

为生产 Golf 7 与 Audi A3 佛山焊装车间实施安装中央可视化生产监视系统。

目前焊装车间现状：

1． 仅有一套机械化输送的上位监控系统，地面工艺工位不在监控范围之内。

2．目前的系统不能通过远程网页的形式查看

3．没有关键绩效指数等信息

4．生产和维修的透明度不够

项目目标

1．把整个焊装车间涉及到自动化的工位纳入到监控范围之内

2．实现远程网页的查看方式，公司领导可以在办公室内对生产状况实时了解。

3．通过报警管理功能来提高技术产能

4．向维修部门提供报警和关键绩效指数等信息

5．通过可视化提高生产和维修透明度

项目架构

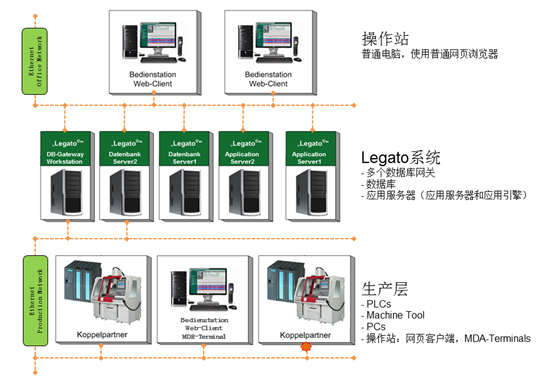

如下图所示，系统主要通过以太网的方式实现与办公网及生产层设备的连接。

项目硬件

Legato系统硬件主要包含以下3部分：

1、服务器，服务器分为：

a）应用服务器2台，作用：网页发布和系统后台计算

b）数据库服务器2台，作用：存储说有数据

c）网关服务器1台，作用：与现场设备或外部系统进行数据采集和交互

2、交换机，交换机分为核心交换机和现场交换机，作用：实现统一局域网和不同局域网之间的数据交换。

3、客户端，客户端分为电脑台式机和工业液晶显示屏，作用：作为系统的输出，将应用服务器发布的网页作展示。

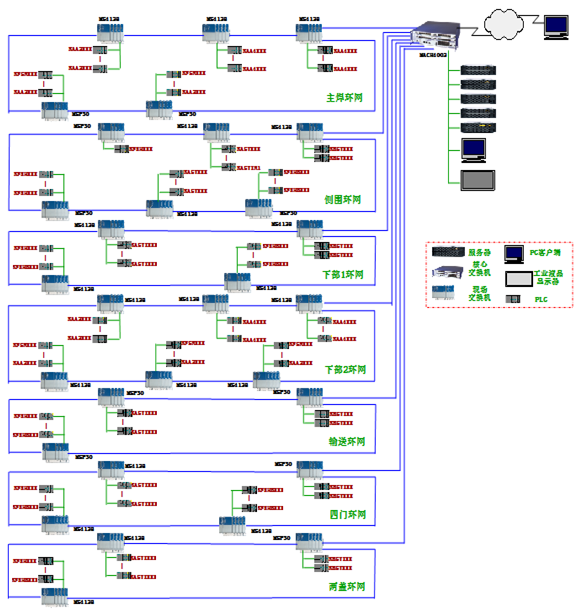

网络拓扑图

功能介绍

Legato系统包含以下几个功能

1. 制造流程结构总览及网页可视化
2. 历史数据统计
3. 报警管理
4. 生产过程数据的归档和历史数据的图形统计
5. 工作时间和班次系统
6. 关键绩效指数 (KPIs/OEE)
7. 报告/报表
8. 车身追溯

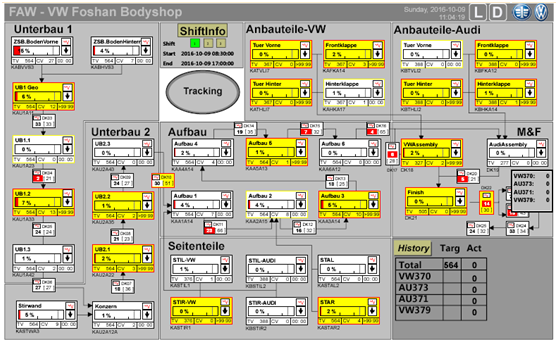

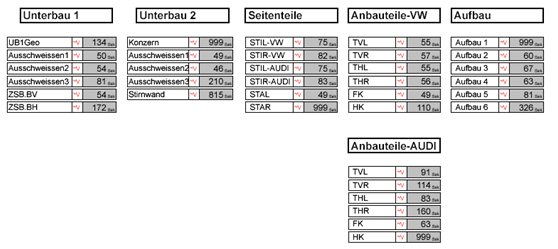

制造流程结构总览及网页可视化

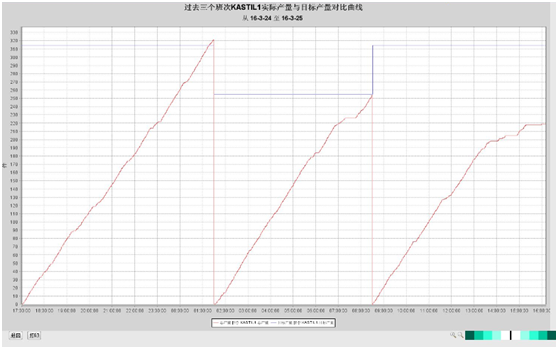

历史数据统计

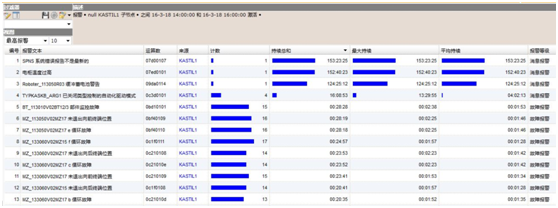

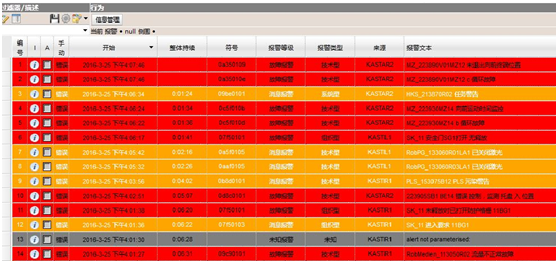

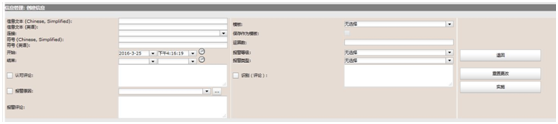

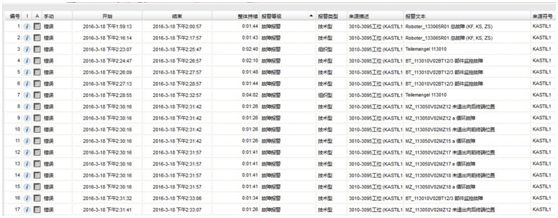

报警管理

生产过程数据的归档和历史数据的图形统计

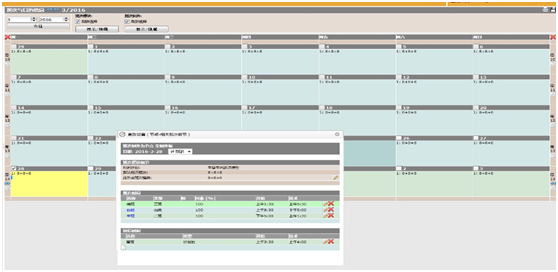

工作时间和班次系统

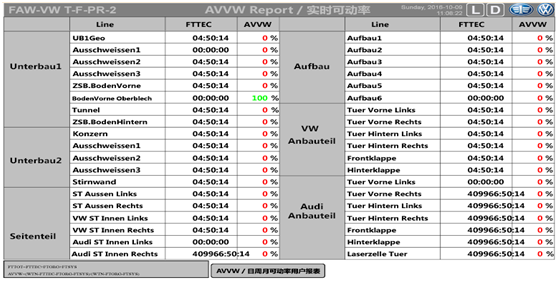

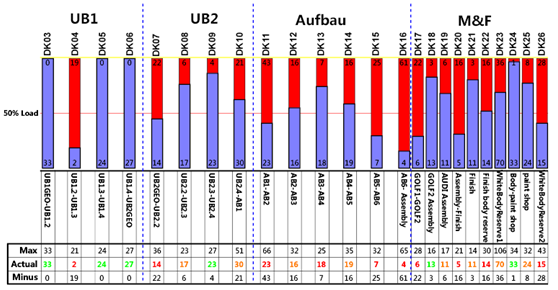

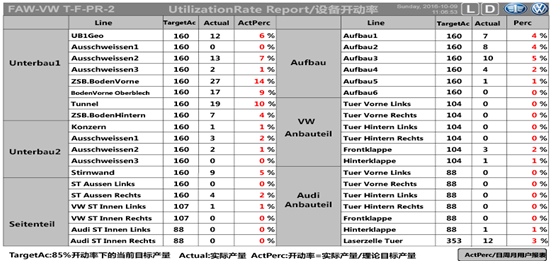

关键绩效指数 (KPIs/OEE)

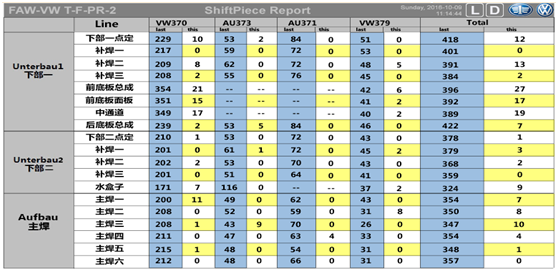

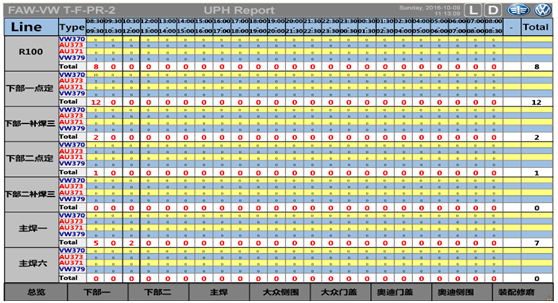

报告/报表

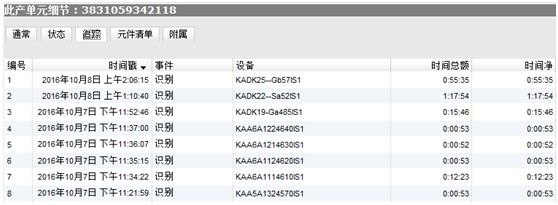

车身追踪追溯
